Ring II

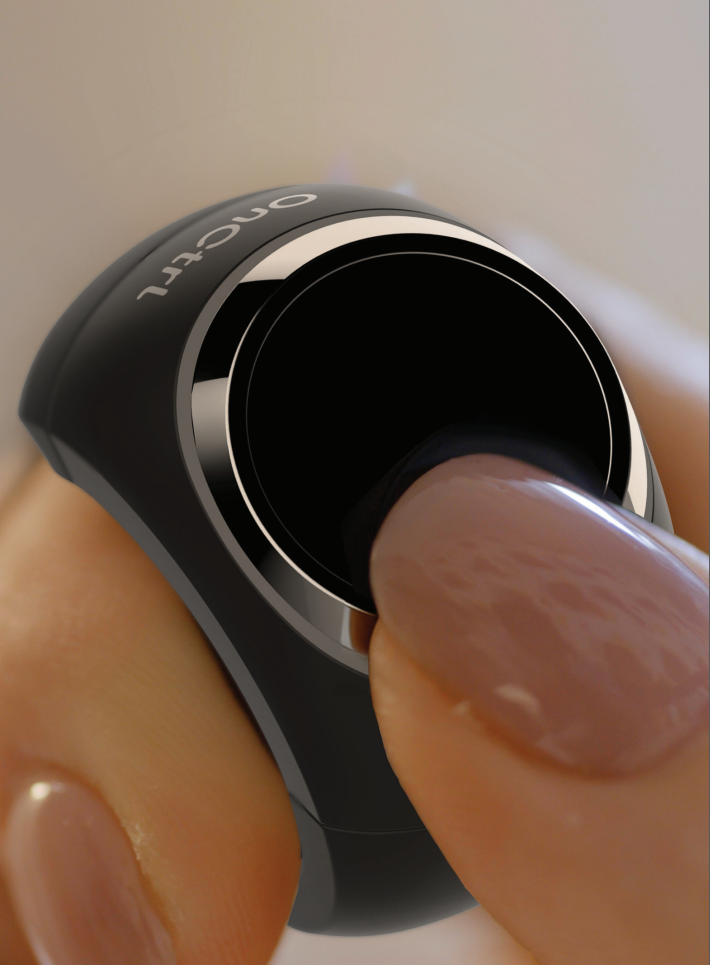

触摸模块

高度灵活的 ProxSense® 器件
深度睡眠电流: 9μA

编号	手势	娱乐模式	运动模式	运动相机
1	上/下滑动	视频浏览	切换歌曲	N/A
2	上/下滑动并保持	N/A	调整焦距（不支持iOS）	N/A
3	左右滑动	页面浏览	相机模式切换（不支持iOS）	N/A
4	左右滑动并保持	音量控制	音量控制	右滑切换模式
5	单击	播放/暂停	播放/暂停	N/A
6	双击	点赞	前置、后置摄像头切换（不支持iOS）	N/A
7	按住并保持	N/A	N/A	N/A

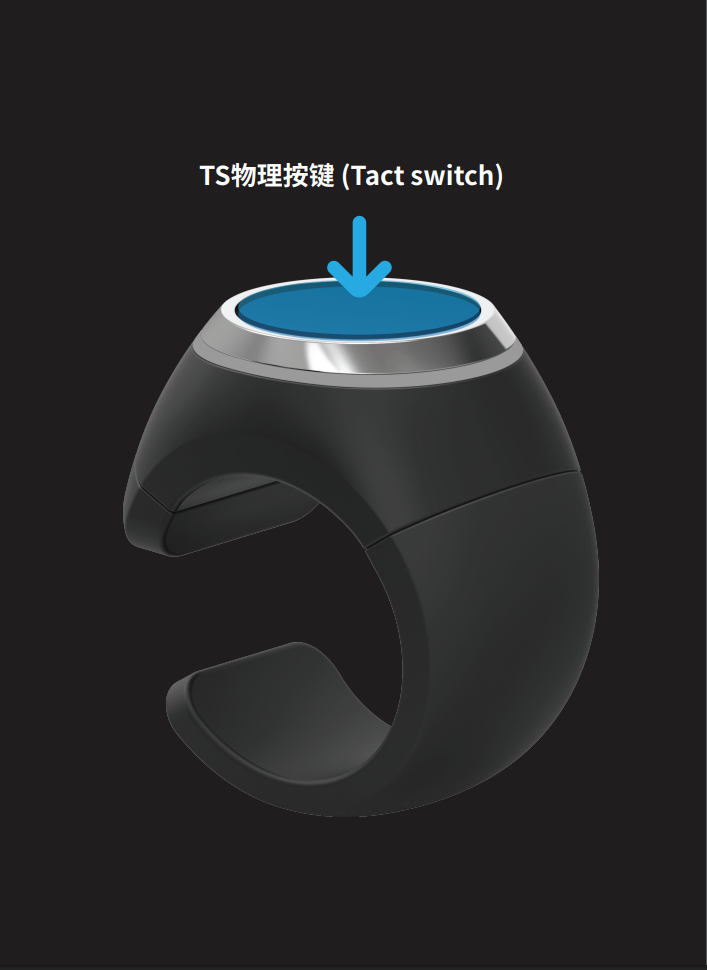

TS物理按键 (Tact switch)

通用操作

单击: 唤醒/相机快门快速点击 5 次: 关机
双击: 切换娱乐模式 / 运动模式长按 5 秒以上: 取消配对设备
三击: 激活运动相机控制

	按键操作	娱乐模式	运动模式	GoPro 运动相机控制	Insta360 运动相机控制	Dji 运动相机控制
1	单击	切换坐标点；激活LED灯，显示当前模式	拍照；激活LED灯显示当前模式	拍照；摄像/停止摄像；蓝灯闪一次	拍照；摄像/停止摄像；蓝灯闪一次	拍照；摄像/停止摄像；蓝灯闪一次
2	双击	娱乐/运动模式循环切换	娱乐/运动模式循环切换	配对/唤醒；蓝灯闪一次	熄屏/亮屏；蓝灯闪两次	配对/唤醒；蓝灯闪一次
3	按住2秒闪灯后松开	回主页	打开相机；视频/拍照循环切换	切换Timelapse /Video/Photo 模式	切换Timelapse /Video/Photo 模式	切换 Video/Photo 模式
4	长按5秒以上	取消配对	取消配对	取消配对	取消配对	取消配对
5	5连击	关机	关机	关机	关机	关机

适用运动相机

适配型号：

GoPro: 13 Black、12 Black、9 Black、MAX2

Insta 360：X3、X4、X4 air、X5、ACE PRO、ACE PRO 2

DJI：Action 5Pro、Action 6、Action 4、Osmo 360

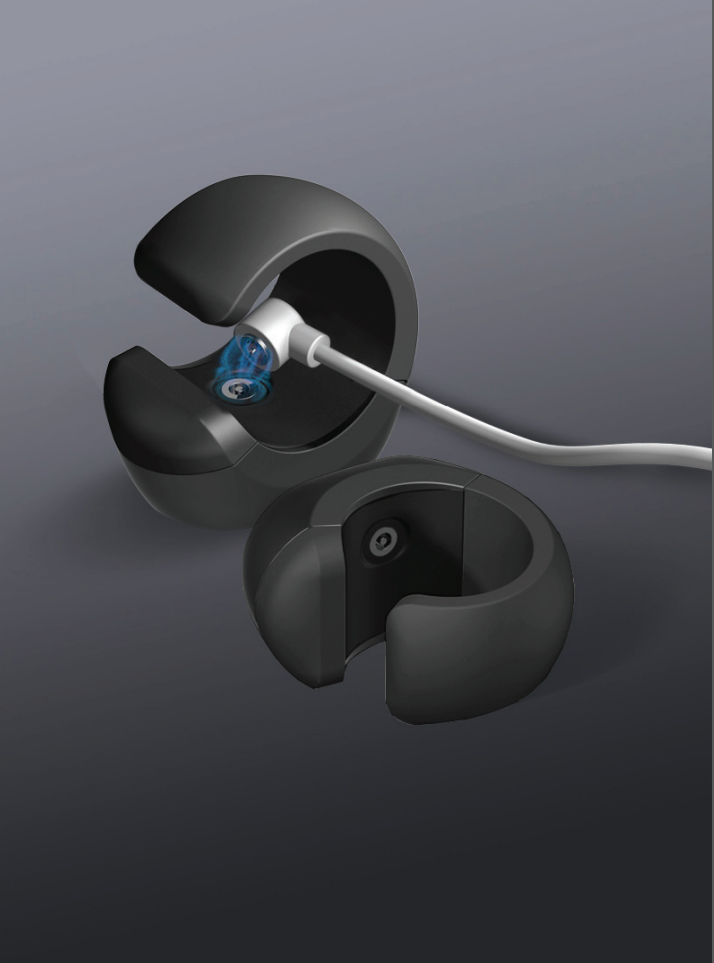

磁吸式充电

锂电池容量:3.7V, 20mAh(CR301012)

充电电流≤20mA

充电时长≈1个小时

满电连续工作时间≈8个小时

满电连续待机时间>2个月

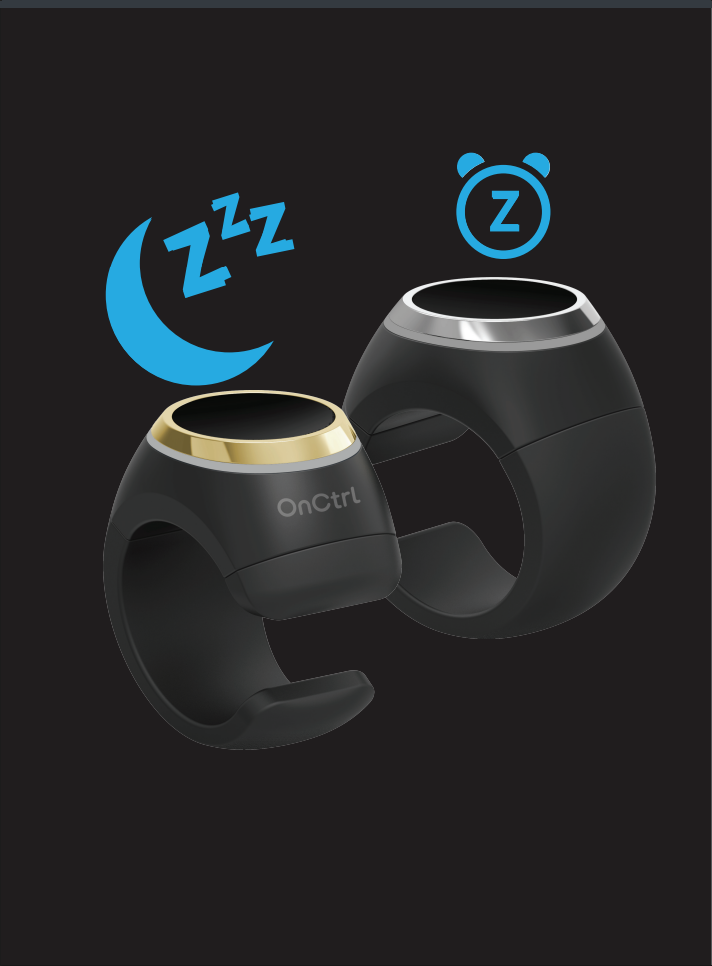

睡眠和激活

激活: 按下 TS

睡眠模式：

蓝牙未连接模式: 40 秒无操作后返回睡眠模式
蓝牙已连接模式: 60 秒 (1分钟) 无操作后返回睡眠模式
强制睡眠: 连续点击 5 次

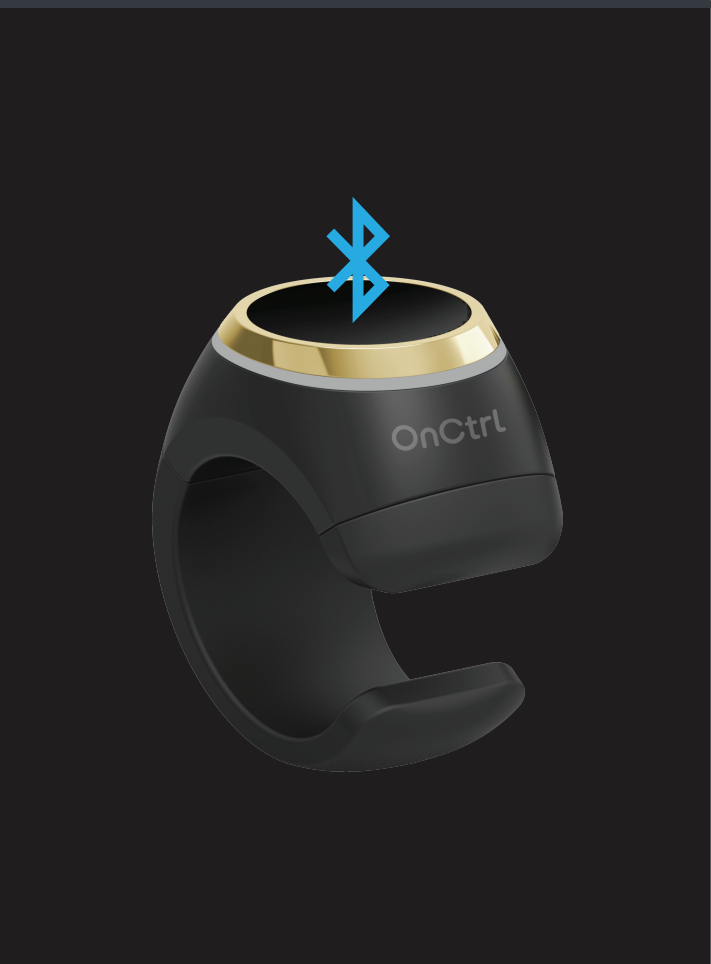

蓝牙配对与清除

蓝牙配对

手机打开蓝牙设置，搜索“Ring II”,点连接，
有的手机会弹出配对提示，点确定即可，
蓝牙配对成功后，手机上可以看到已连接，
Ring II上的呼吸灯会闪一下，说明当前蓝
牙配对成功。

蓝牙管理

未配对状态: LED 持续闪烁
已配对：LED 仅呼吸闪烁 1 次
清除配对: TS 长按 5 秒以上

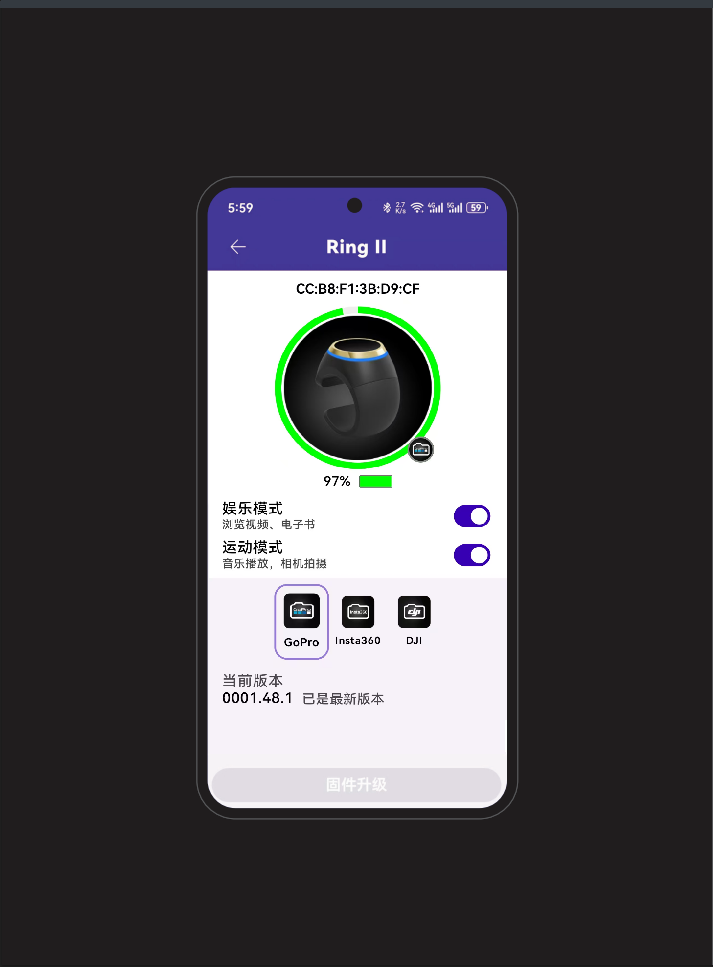

APP

APP可查看Ring II电量和版本信息，支持升级FW:
1. 设备版本管理
2. 基于云的固件更新检测
3. 指环功能模式的开启/关闭控制（需搭配APP v1.6及以上版本使用）
4. OTA 更新 (需要充电约束)

    .支持Manual OTA
    .当低电量（电量<20%)时建议及时充电
    .OTA升级时建议电量>60%

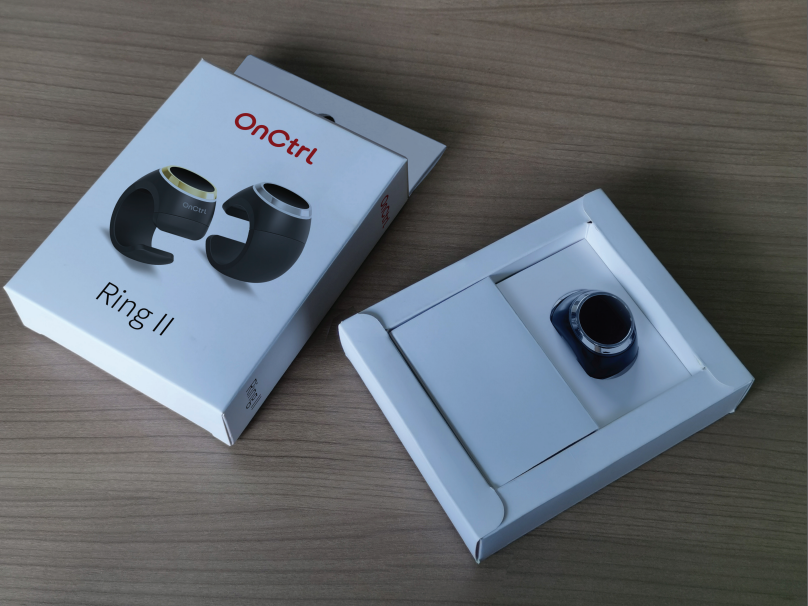

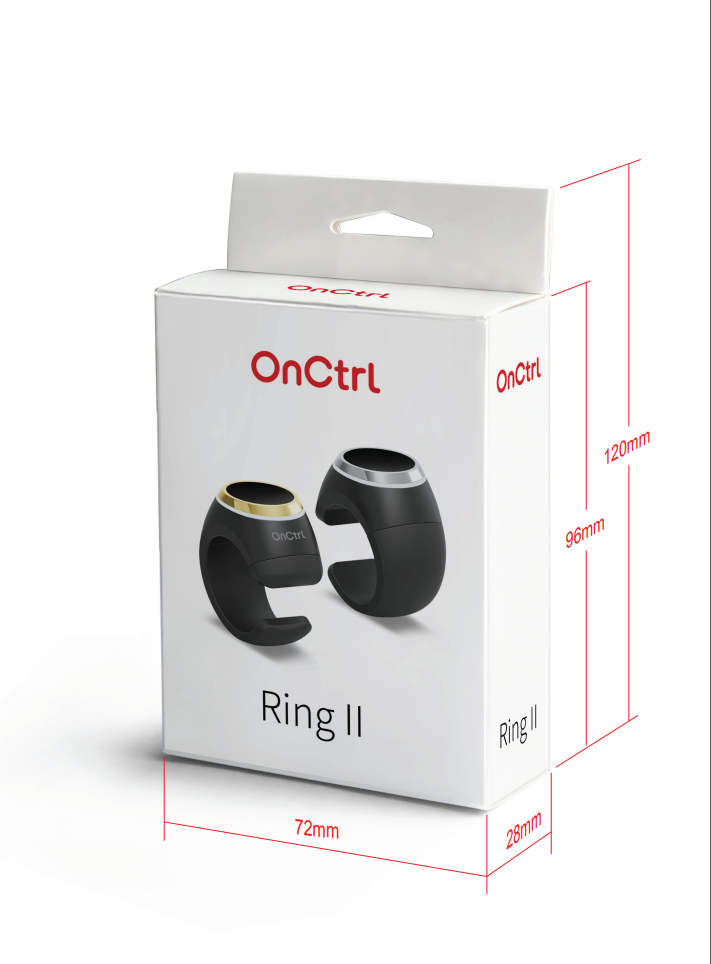

包装

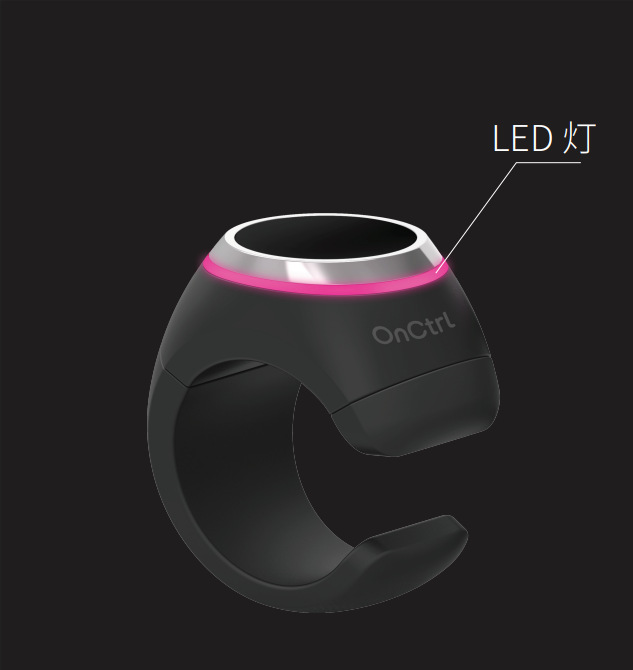

粉色娱乐模式

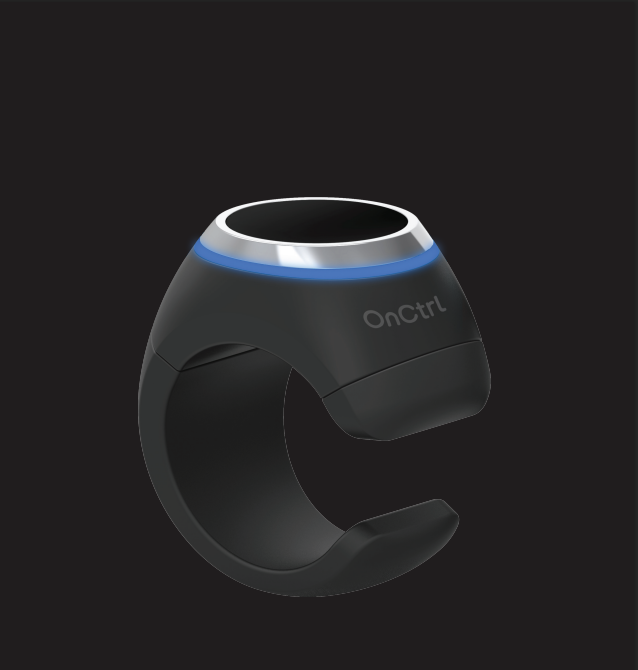

LED指示灯

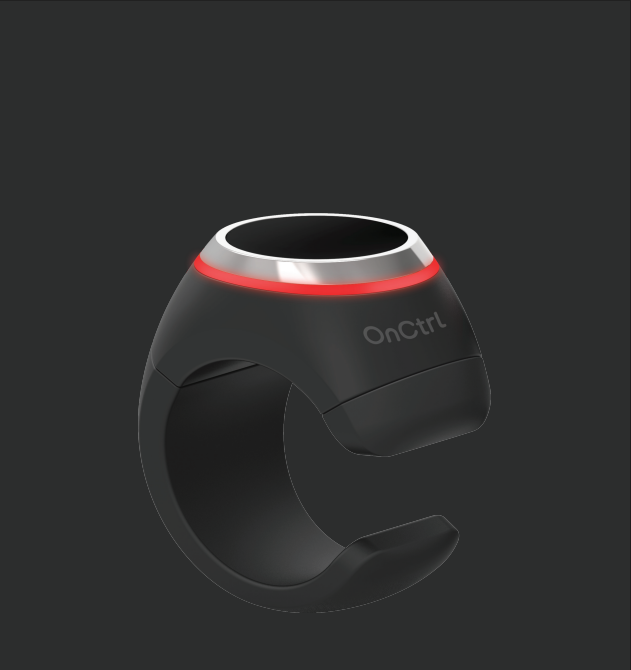

红色运动模式

操作状态：
蓝色光环用于运动相机模式   开机: 亮
红色光环用于运动模式          轻触点击: 每次点击闪烁1次
粉色光环用于娱乐模式          配对已清除: 持续闪烁

已连接: 呼吸闪烁1次

蓝色运动相机控制

充满电: 持续点亮
低电量 (<30%): 每 10 秒单闪 1 次
临界电量 (<10%): 每 5 秒单闪 1 次
充电中: 亮红灯，每次10秒呼吸一次

规格参数

低功耗蓝牙 5.3 传输

频率范围：2402-2480MHz
发射功率，高达 4dBm
接收灵敏度：-70dBm
操作范围，至少 10m

触控模块

高度灵活的 ProxSense® 器件
深度睡眠电流: 9μA
4x4 电容触摸网格，12通道

电池

可充电锂电池1xCR301012，总容量为3.7V/20mAh,
电池充电电流不大于20mA。
可以支持产品连续工作8个小时，
低功耗模式超过2个月
关机模式1个月以上电池未完全耗尽
充电时长1个小时左右。

注意：如果设备长期不使用请务必至少6个月充电一次！

工作温度

产品的工作温度范围为0°至45°

储存温度

产品的储存温度为-40°至80°

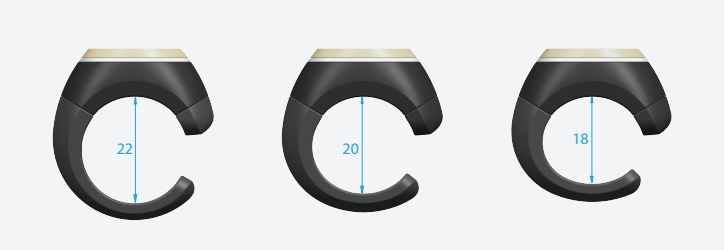

创新ID设计
